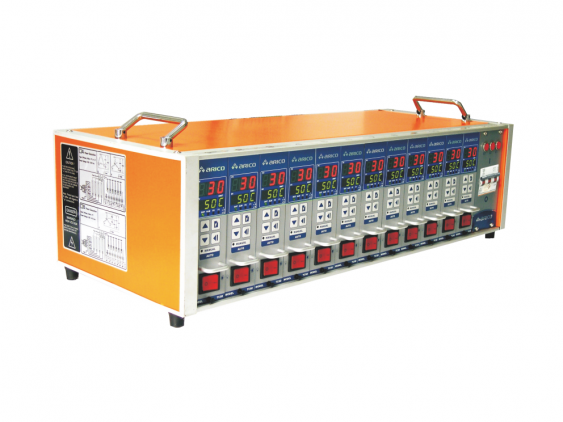

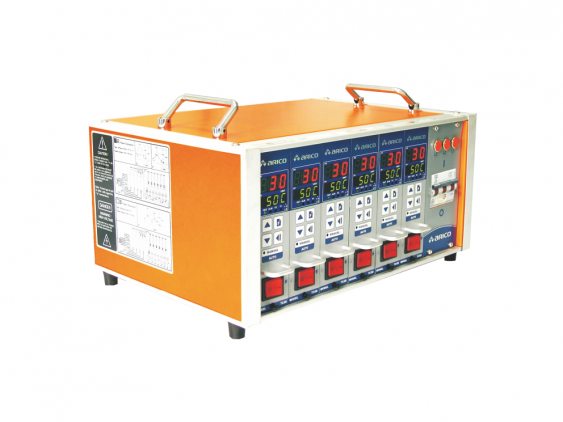

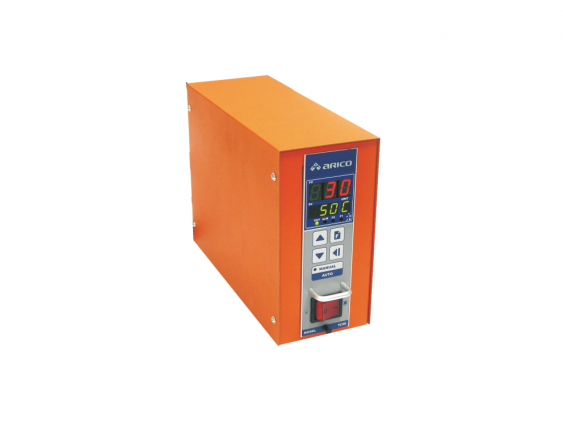

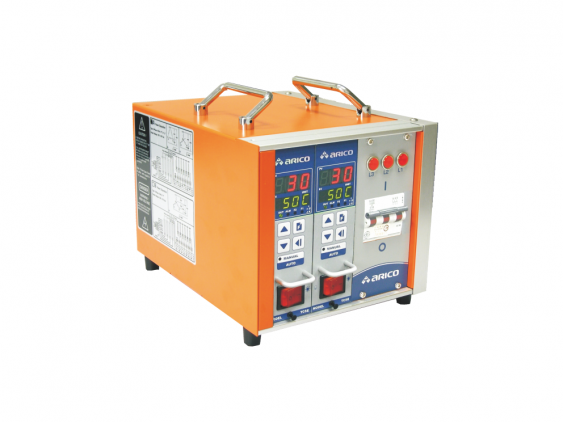

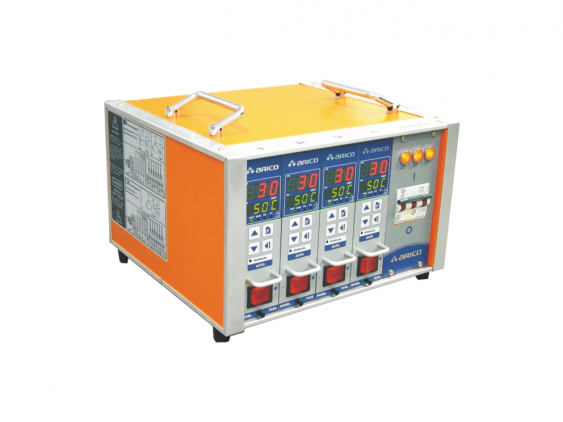

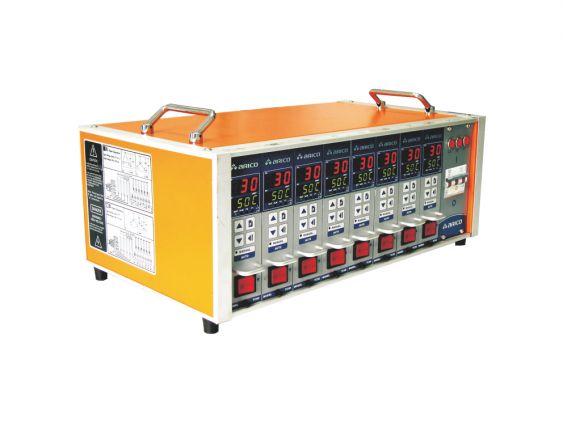

TC5E 熱澆道控制器 / 溫控器
產品特色
- TC5E 外觀設計採用高質感鋁邊框，除質感佳且堅固耐用外，可堆疊的設計讓空間應用彈性大，可根據需求自由組合。
- 機器內建 NFB 開關和散熱風扇，確保使用過程中的穩定性及安全性，並使用歐美進口多極連接器，而端子線材使用端子機壓合，讓產品使用更加穩定可靠。
- 標準化的設計可適用於各廠牌模組，提高了產品的通用性和應用性。
| TC5E | 1 段 | 2 段 | 4 段 | 6 段 | 8 段 | 12 段 |
| 型號 | T5A01 | T5A02 | T5A04 | T5A06 | T5A08 | T5A12 |
| 總開關容量(A) | 無 | 32 | 32 | 63 | 63 | 63 |
| 輸出連接器 | 4pin+E(接地) | 16pins x1 | 16pins x1 | 24pins x1 | 16pins x2 | 24pins x2 |
| 電源纜線 | 2mm²x 3C x 3M | 5.5mm² x 5C x 3M | 5.5mm² x 5C x 3M | 8mm² x 5C x 3M | 8mm² x 5C x 3M | 8mm² x 5C x 3M |
| 尺寸 W x H x D (mm) | 96 x 188 x 278 | 223 x 215 x 344 | 323 x 215 x 344 | 424 x 215 x 344 | 524 x 215 x 344 | 726 x 215 x 344 |

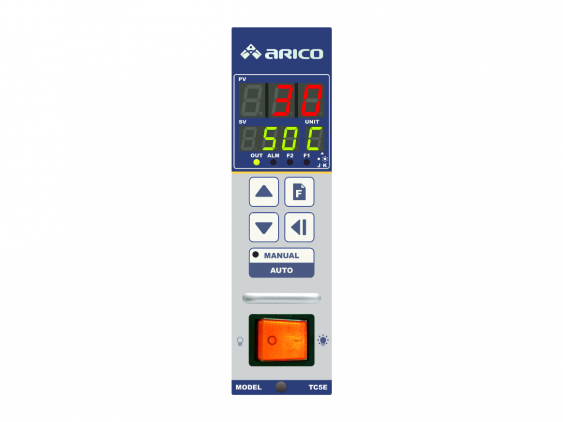

| TC5E | 模組 |
|
控制段數 |
1段 |
|
輸入電源 |
230Vac±10%,50/60Hz |
|
消耗功率 |
7W |
|
輸出功率 |
3450W,230VAC/15A |
|
輸出模式 |
零位/相位 |
|
輸入感溫線 |
J/K type |
| 溫度單位 | °C/°F |
|
溫度範圍 |
0~600°C / 32~999°F |
|
警報輸出 |
6種 |
|
控制精度 |
±0.25%FS |
|
量測精度 |
±0.25%FS |
| 儲存溫度 | -20~70°C / -4~158°F |
| 工作溫度 | 0~50°C/32~122°F |
| 工作濕度 | 10~80%RH. (無結露) |
|
保險絲 |
快速陶瓷型Fast response ceramic F20A 250V 6.3*32 |
|
偵測功能 |
無 |
|
通訊模式 |
無 |
|
通訊速度 |
無 |
| 規格 | TC5E |
TC5H |
TC5T |
| 控制段數 | 1 段 | 1 段 | 2 段 |
| 輸入電源 | 230Vac±10%,50/60Hz | 230Vac±10%,50/60Hz | 230Vac±10%,50/60Hz |
| 消耗功率 | 7W | 3W | 7W |
| 輸出功率 | 3450W,230VAC/15A | 3450W,230VAC/15A |
3450W,230VAC/15A (每段) |
| 輸出模式 | 零位/相位 | 零位/相位 | 零位/相位 |
| 輸入感溫線 | J/K type | J/K type | J/K type |
| 溫度單位 | °C/°F | °C/°F | °C/°F |
| 溫度範圍 | 0~600°C / 32~999°F | 0~600°C / 32~999°F | 0~600°C / 32~999°F |
| 警報輸出 | 6種 | 6種 | 6種 |
| 控制精度 | ±0.25%FS | ±0.25%FS | ±0.25%FS |
| 量測精度 | ±0.25%FS | ±0.25%FS | ±0.25%FS |
| 儲存溫度 | -20~70°C / -4~158°F | -20~70°C / -4~158°F | -20~70°C / -4~158°F |
| 工作溫度 | 0~50°C/32~122°F | 0~50°C/32~122°F | -10~50°C /14~122°F |
| 工作濕度 | 10~80%RH. (無結露) | 10~80%RH. (無結露) | 0~80%RH. (無結露) |
| 保險絲 | 快速陶瓷型Fast response ceramic F20A 250V 6.3*32 | 快快速陶瓷型Fast response ceramic FF20A 500V 6.3*32 | 快快速陶瓷型Fast response ceramic FF20A 500V 6.3*32 |
| 偵測功能 | 無 | 電流/保險絲斷路/TRAIC短路 | 電流/保險絲斷路/TRAIC短路 |
| 通訊模式 | 無 | RS-485(標準MODBUS)，選配 | RS-485(標準MODBUS)，選配 |
| 通訊速度 | 無 | 9600/19200/38400/57600/115200 | 9600/19200/38400/57600/115200 |
