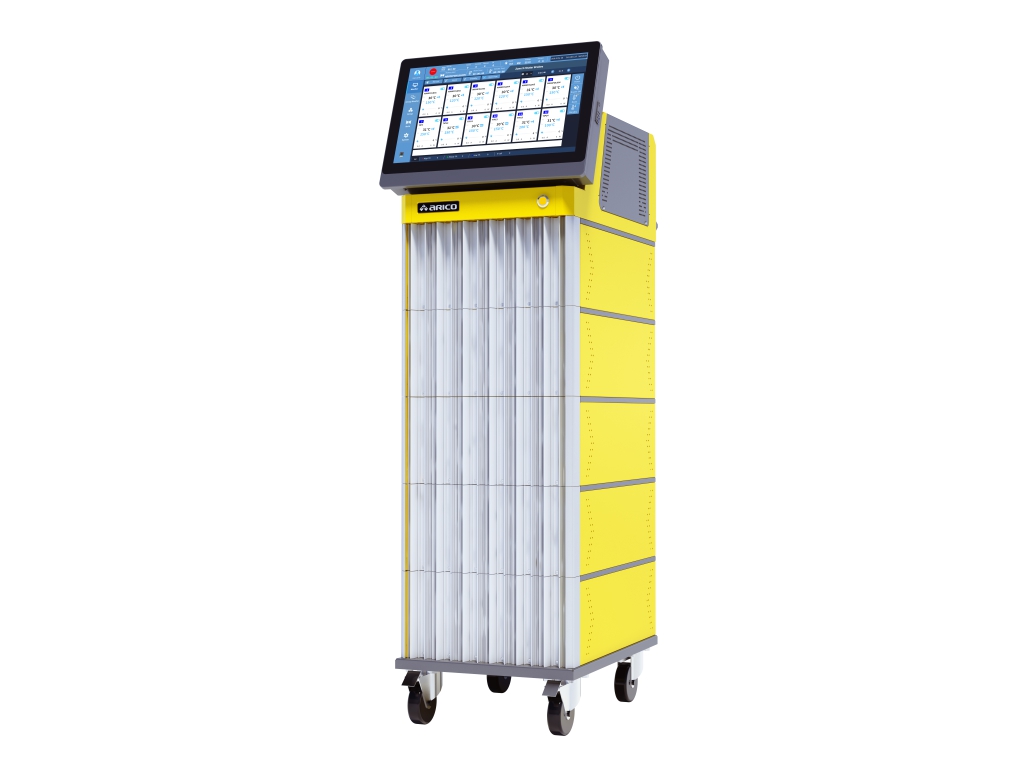

TC5600 多模穴模具：熱澆道控制器 / 溫控器
產品說明
- 多模穴熱澆道溫度控制器在塑膠射出成型中是關鍵的溫度控制設備，一 套控制器可同時控制多達數十段溫度，有效整合設備與空間，特別是在大批 量、高精度、多模穴生產中能顯著提升良率、生產效率與產品品質穩定性。
- TC5600採用段數分層堆疊及功能模組化設計，當故障情形發 生時，短時間內便能找出故障區段及故障情況，直接更換故障模組即可繼續 生產。
漏料偵測功能：預測模具可能發生潛在的漏料，提前發出預警。
- 可長時間監控模具內所有的加熱器功率異常上升情況，在漏料發生初期即可發出預警，可大幅降低模具維修費用及時間。
模具辨識功能：快速搜尋檔案內對應的模具參數，縮短模具設置時間。
-
更換模具時，系統自動識別模具，並於模具檔案中找出相應的模具參數，由操作者選擇並載入。
老化功能：監測加熱器耗損及老化狀況。
- 可根據加熱器的電流耗損計算老化程度，並以百分比顯示。
模具視圖：清晰呈現模具或加熱器配置，即時顯示相關參數提高異常檢測效率。
- 直觀了解模具結構和溫度分佈，能夠迅速做出精確調整，加速問題排除。
| TC5600 | 模組 |
|
單一模組控制段數 |
15A(2 zones)/30A(1 zone) |
|
每段最大電流 |
15A/30A |
|
輸入電源 |
230Vac±10%/24Vdc±5%, 50/60Hz |
|
輸入感溫線 |
J/K type |
|
輸出功率 |
3450W, 230Vac/15A(per zone); 6900W, 230Vac/30A(per zone) |
|
輸出模式 |
零位/相位 |
|
控制精度 |
±0.25% FS |
|
量測精度 |
±0.25% FS |
|
溫度控制範圍 |
0~600°C/32~999°F |
|
儲存溫度 |
-20~70°C/-4~158°F |
|
工作溫度 |
-10~50°C/14~122°F |
|
工作濕度 |
0~80% RH(無結露) |
|
ID調整 |
自動辨識(須配合BUS板) |
|
指示燈號 |
輸出、警報、保險絲斷路、通訊 |
|
無線Wi-Fi |
Wi-Fi 6(802.11ax) |
|
通訊模式 |
RS-485(標準MODBUS，隔離式) |
|
通訊速度 |
38400/57600 |
|
溫度警報模式 |
上限/下限/待機上限/待機下限/絕對值警報 |
|
異常警報 |
感溫線：短路/斷路/反接；加熱器：短路/斷路/過載；TRIAC：短路；保險絲斷路 |
|
保險絲 |
超高速陶瓷型保險絲250Vac/20A, 30mm |
|
偵測功能 |
電流/保險絲斷路偵測 |
| 規格/型號 |
TC5100 |
TC5200 |
TC5500 |
TC5600 |
|
最大通訊連線溫度段數 |
36 |
240 |
36 |
240 |
|
單一模組控制段數 |
15A(2 zones)/30A(1 zone) |
|||
|
每段最大電流 |
15A/30A |
|||
|
輸入電源 |
230Vac±10%/24Vdc±5%, 50/60Hz |
|||
|
輸入感溫線 |
J/K type |
|||
|
輸出功率 |
3450W, 230Vac/15A(per zone); 6900W, 230Vac/30A(per zone) |
|||
|
輸出模式 |
Zero cross/Phase angle |
|||
|
控制精度 |
±0.25% FS |
|||
|
量測精度 |
±0.25% FS |
|||
|
溫度控制範圍 |
0~600°C/32~999°F |
|||
|
儲存溫度 |
-20~70°C/-4~158°F |
|||
|
工作溫度 |
-10~50°C/14~122°F |
|||
|
工作濕度 |
0~80% RH(無結露) |
|||
|
ID調整 |
自動辨識(須配合BUS板) |
|||
|
指示燈號 |
輸出、警報、保險絲斷路、通訊 |
|||
|
無線Wi-Fi |
× |
Wi-Fi 6(802.11ax) |
||
|
通訊模式 |
RS-485(標準MODBUS，隔離式) |
|||
|
通訊速度 |
38400/57600 |
|||
|
溫度警報模式 |
上限/下限/待機上限/待機下限/絕對值警報 |
|||
|
異常警報 |
感溫線：短路/斷路/反接；加熱器：短路/斷路/過載；TRIAC：短路；保險絲斷路 |
|||
|
保險絲 |
超高速陶瓷型保險絲250Vac/20A, 30mm |
|||
|
偵測功能 |
電流/電壓/保險絲斷路/散熱片溫度偵測 |
電流/保險絲斷路偵測 |
||
