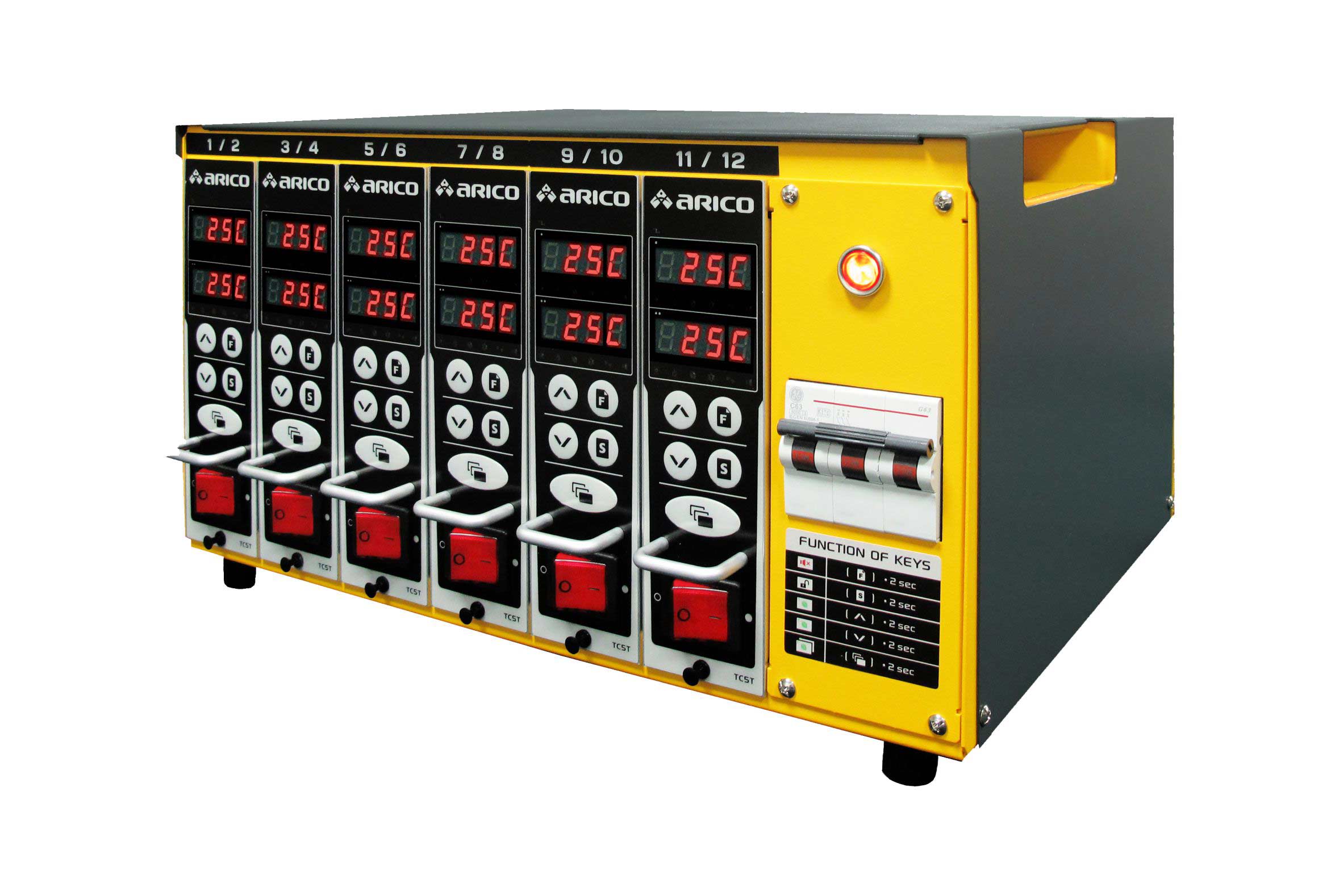

TC5T 熱澆道控制器 / 溫控器
產品說明
- TC5T具有單卡控制兩段溫度的功能，讓生產過程更加智慧化。
- 保溫及升溫的設定可以幫助注塑過程中更有效地控制溫度，機器內建了蜂鳴器且擁有智慧型緩啟動功能，可有效地減少啟動時的衝擊。
- 感溫線異常轉換輸出功能和輸出百分比限制設定也是其設計中的亮點，可以更完善的保護設備並提高生產效率。
| TC5T |
1槽2段 |
2槽4段 |
4槽8段 |
6槽12段 |
8槽16段 |
| 型號 | T5B02 | T5B04 | T5B08 | T5B12 | T5B16 |
| 總開關容量(A) | 32 | 32 | 63 | 63 | 63 |
| 輸出連接器 | 16pins×1 | 16pins×1 | 16pins×2 | 24pins×2 | 24pins×2 |
| 電源纜線 | 5.5mm²×5C×3M | 5.5mm²×5C×3M | 8mm²×5C×3M | 8mm²×5C×3M | 8mm²×5C×3M |
| 輸入電源簡易切換 | 有 | 有 | 有 | 有 | 有 |

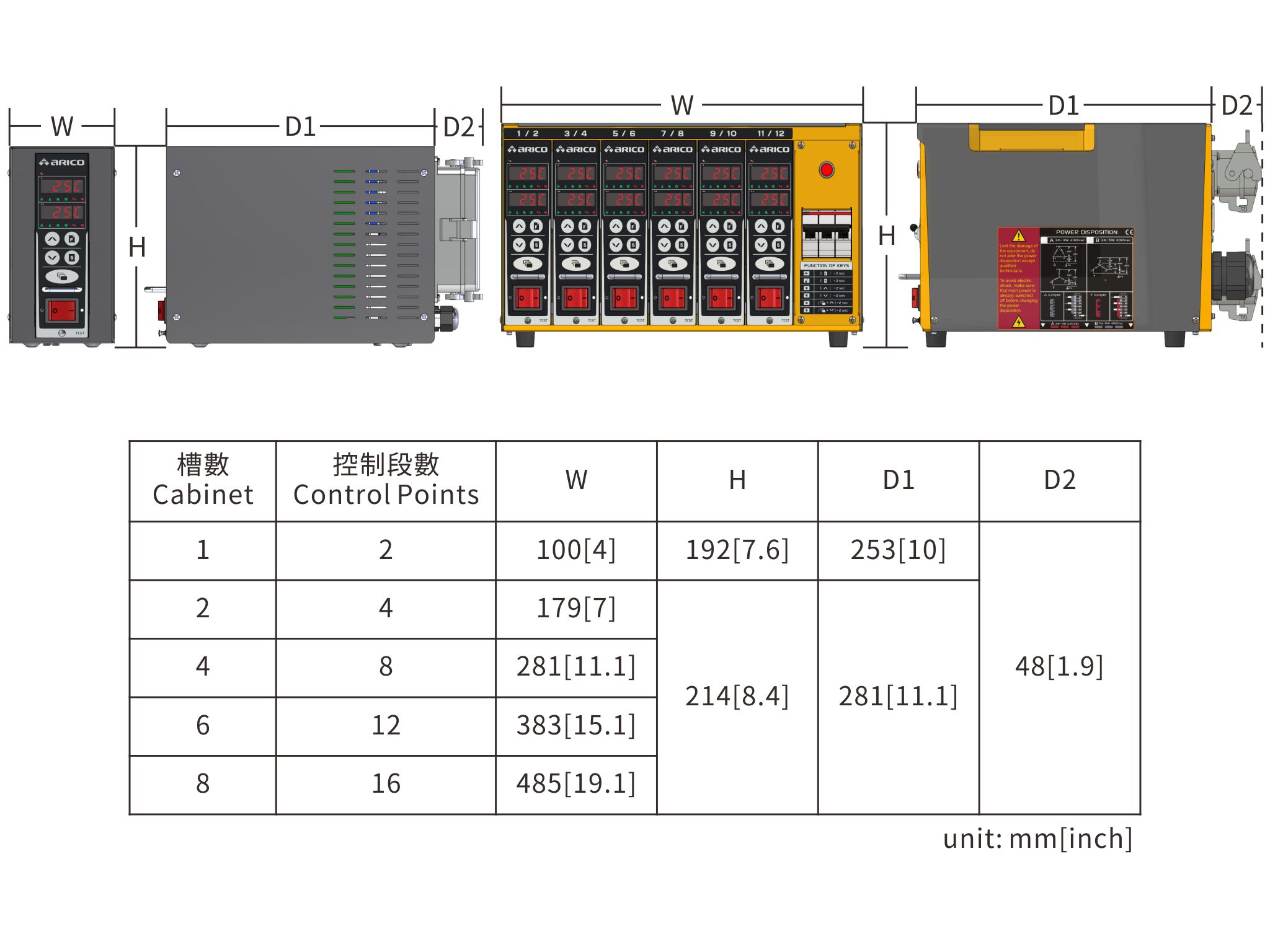

| 尺寸W×H×D(mm) | 100×192×301 | 179×214×329 | 281×214×329 | 383×214×329 | 383×214×329 |

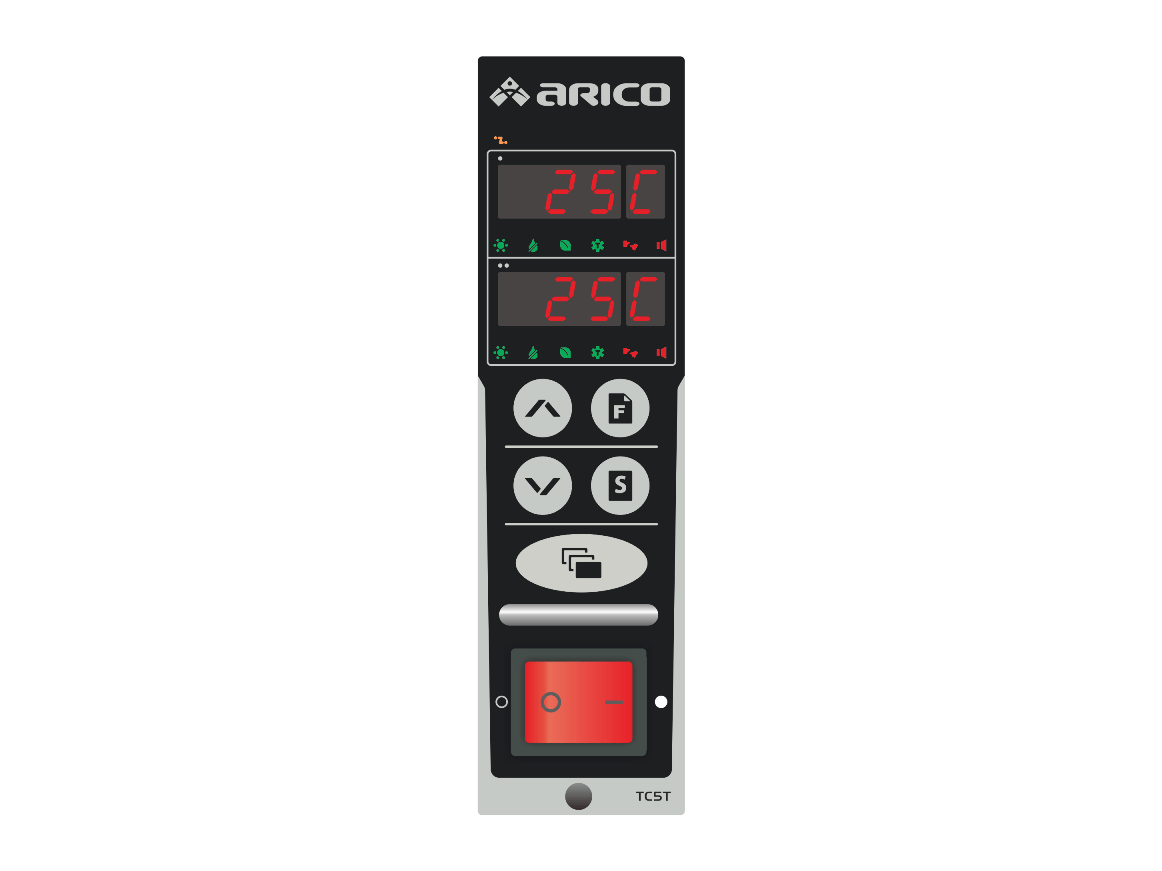

| TC5T | 模組 |
|
控制段數 |
2段 |
|
每段最大電流 |
15A |
|
輸入電源 |
230Vac±10%, 50/60Hz |
|
輸入感溫線 |
J/K |
|
消耗功率 |
230Vac: 3W |
|
輸出功率 |
3450W, 230Vac/15A(每段) |
|
輸出模式 |
零位/相位 |
|
控制精度 |
±0.25%FS |
|
量測精度 |
±0.25%FS |
|
溫度控制範圍 |
0~600°C/32~999°F |
|
儲存溫度 |
-20~70°C/-4~158°F |
|
工作溫度 |
-10~50°C/14~122°F |
|
工作濕度 |
10~80%RH(無結露) |
|
通訊模式 |
RS-485(標準MODBUS)選配 |
|
通訊速度 |
9600/19200/38400/57600/115200 |
|
保險絲 |
超高速陶瓷型保險絲，250Vac/20A, 30mm |
|
偵測功能 |
電流/保險絲斷路/TRAIC短路偵測 |
| 規格 | TC5E |
TC5H |
TC5T |
| 控制段數 | 1 段 | 1 段 | 2 段 |
| 輸入電源 | 230Vac±10%,50/60Hz | 230Vac±10%,50/60Hz | 230Vac±10%,50/60Hz |
| 消耗功率 | 7W | 3W | 7W |
| 輸出功率 | 3450W,230VAC/15A | 3450W,230VAC/15A |
3450W,230VAC/15A (每段) |
| 輸出模式 | 零位/相位 | 零位/相位 | 零位/相位 |
| 輸入感溫線 | J/K type | J/K type | J/K type |
| 溫度單位 | °C/°F | °C/°F | °C/°F |
| 溫度範圍 | 0~600°C / 32~999°F | 0~600°C / 32~999°F | 0~600°C / 32~999°F |
| 警報輸出 | 6種 | 6種 | 6種 |
| 控制精度 | ±0.25%FS | ±0.25%FS | ±0.25%FS |
| 量測精度 | ±0.25%FS | ±0.25%FS | ±0.25%FS |
| 儲存溫度 | -20~70°C / -4~158°F | -20~70°C / -4~158°F | -20~70°C / -4~158°F |
| 工作溫度 | 0~50°C/32~122°F | 0~50°C/32~122°F | -10~50°C /14~122°F |
| 工作濕度 | 10~80%RH. (無結露) | 10~80%RH. (無結露) | 0~80%RH. (無結露) |
| 保險絲 | 快速陶瓷型Fast response ceramic F20A 250V 6.3*32 | 快快速陶瓷型Fast response ceramic FF20A 500V 6.3*32 | 快快速陶瓷型Fast response ceramic FF20A 500V 6.3*32 |
| 偵測功能 | 無 | 電流/保險絲斷路/TRAIC短路 | 電流/保險絲斷路/TRAIC短路 |
| 通訊模式 | 無 | RS-485(標準MODBUS)，選配 | RS-485(標準MODBUS)，選配 |
| 通訊速度 | 無 | 9600/19200/38400/57600/115200 | 9600/19200/38400/57600/115200 |
