TC5200 多模穴模具:熱澆道控制器 / 溫控器

  • TC5200 多模穴模具:熱澆道控制器 / 溫控器
  • TC5200 多模穴模具:熱澆道控制器 / 溫控器

產品特色

    • 本台TC5200多模穴模具用之「熱澆道控制器、溫控器」,單台溫度控制組合可從26點至72點,甚至能多台連結至240點,且模組式的裝置設計,使維護工作更加簡便,其中由一段控制兩點溫度的優勢,能大幅降低購置的成本。
    • 人機介面採用圖像顯示並可調整操作視角,可輕易上手完成多點控制,再加上RS485通訊功能,可一次設定多組控制進而簡化操作程序,另附加實用的電流偵測指示功能等。本TC5200 多模穴模具用之「熱澆道控制器、溫控器」特別適用於汽車業、瓶胚射出、醫療耗材等,有效控制高成本原料之使用,實現未來一站式生產控制,將為業界帶來更多的利益。

加入詢問函

TC5200 多模穴模具用「熱澆道控制器、溫控器」

TC5200多模穴熱澆道控制器 (熱流道控制器),是專為塑膠射出成型廠商所設計,旨在為模具溫度監控提供專業的控制。

這款控制器提供多種標準或客製化的控制模式,其特點包括節省人力成本、減少停機時間,確保加熱過程的分段控制以及流暢的同步協調。

它有效增強了熱澆道在廢物回收和原材料成本管理方面的功能,使得生產過程更加高效和可靠。

熱澆道溫度控制的軟啟動功能

熱澆道中使用的加熱元件通常設計得非常緊湊,以達到更高的功率密度。而這種緊湊的結構意味著加熱線圈之間的間距較小,因此水分更容易在加熱元件的線圈中凝結。

當水分在加熱元件內凝結,並在加熱開始時施加全功率電力,這時高電流/電壓很容易造成加熱元件燒毀。


為了防止因加熱元件中水分含量過高而引起的過電流,導致加熱元件燒毀,可以啟用軟啟動(除濕)功能。這個功能利用低電流/電壓加熱的方式來除去加熱元件中的水分,從而保護加熱元件。


為了在熱澆道的溫度控制器上提供低電流/電壓輸出,需要精確控制供應給加熱器的交流電。

參考下面的圖片;為了精確控制交流輸出,必須獲得與交流輸入同步的信號 - 零交越信號。這樣可以進行準確的定時計算,以觸發交流輸出並達到所需的輸出比。



溫度控制模組都擁有獨立的零交越檢測和控制電路,因此可以準確控制每個區域的溫度。

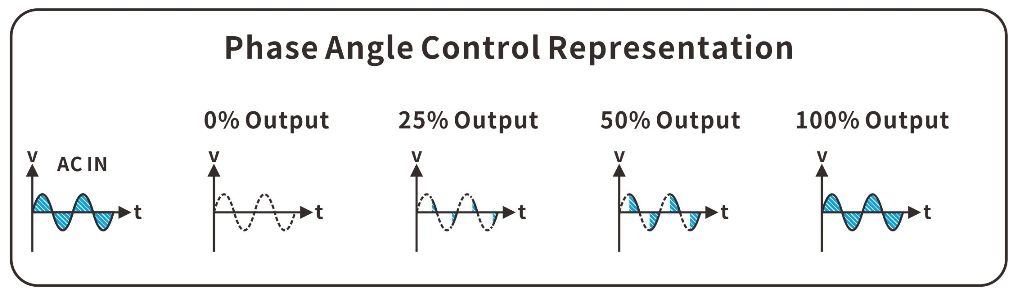

該模組提供了兩種輸出觸發模式 - 零交越/相位角(如下圖所示):




軟啟動功能的條件:

1. 啟用軟啟動功能。
2. 加熱器溫度低於125°C / 257°F。
3. 以Phase angle輸出30%並持續一分鐘。
4. 軟啟動完成後,恢復正常的溫度控制。

  • ID自動辨識
  • PID自動溫度控制
  • 各段名稱可編輯(自動/手動)
  • 加熱器異常模組自動斷電
  • 電流、輸出百分比、顯示功能
  • 230V/380V電壓輸入快速切換
  • 模組故障快速更換
  • 散熱片超溫散熱功能
  • 感溫線斷線隨從功能

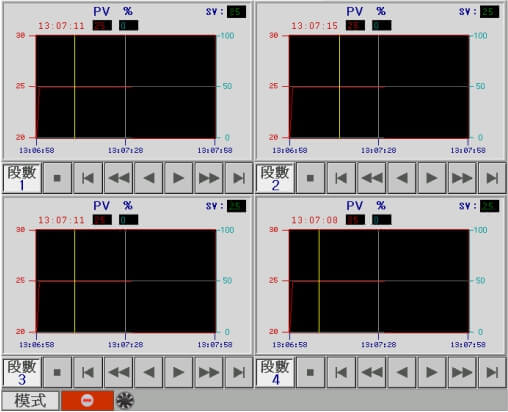

  • 8組曲線顯示(溫度、輸出比例)
  • 同步升降溫功能
  • 模組記憶(內部、外部USB)
  • 內附警報蜂鳴器(可切換停止警報音)
  • 加熱器斷線、短路偵測
  • RS485通訊功能:ASCII及RTU模式
  • 輸入電源配線錯誤及欠相保護
  • 二種可選擇觸發輸出(相位/零位)
  • 溫度範圍K TYPE: 0~600°C(32~999°F) / J TYPE: 0~600°C(32~999°F)
  • 自我診斷及記錄: (電流、電壓、熱器阻抗、功率、感溫線、加熱器、保險絲、TRIAC狀態)
  • 警示燈
  • 群組設定功能
  • 自動/手動功能
  • 頁面輸出檔案功能(USB)
  • 六種可選擇警報輸出
  • 各段消耗功率顯示
  • 保險絲斷線偵測
  • 輸出百分比限制設定
  • 電源平衡偵測顯示
  • 感溫線斷線、反接偵測
  • 二種可選擇感溫線(J/K)
  • 二種可選擇溫度單位(°C/°F)

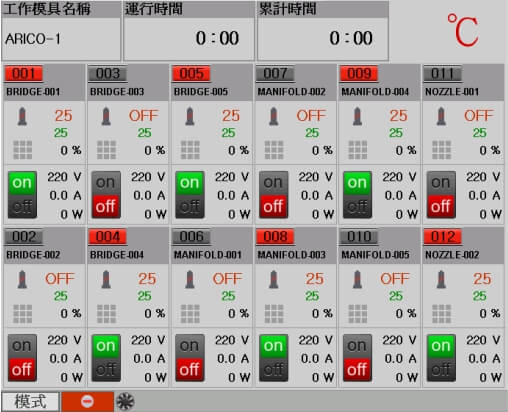

  • 監控

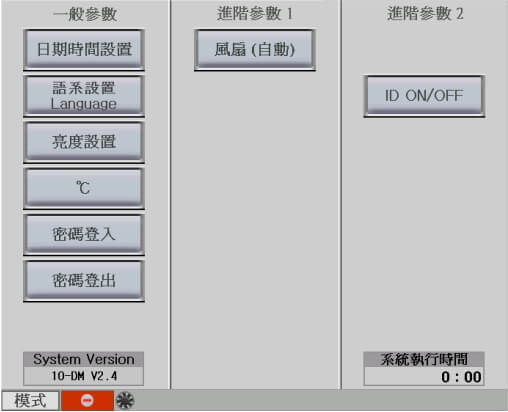

  • 系統

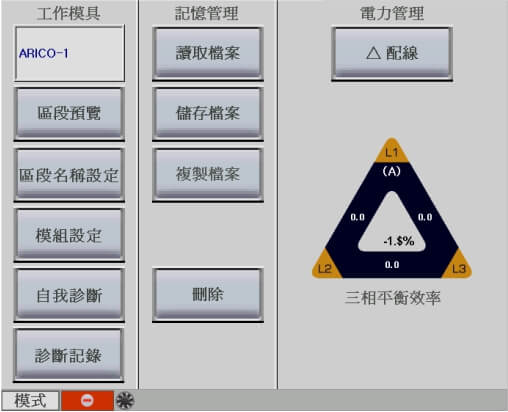

  • 模具

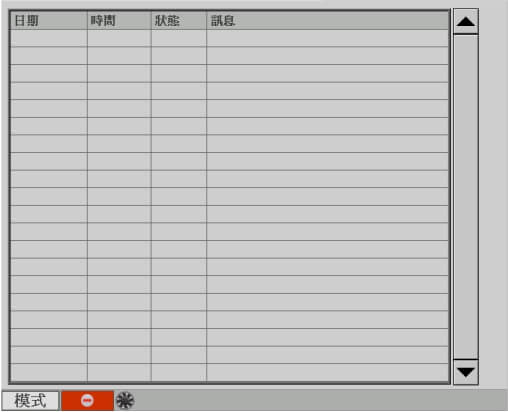

  • 記錄
  • 警報
