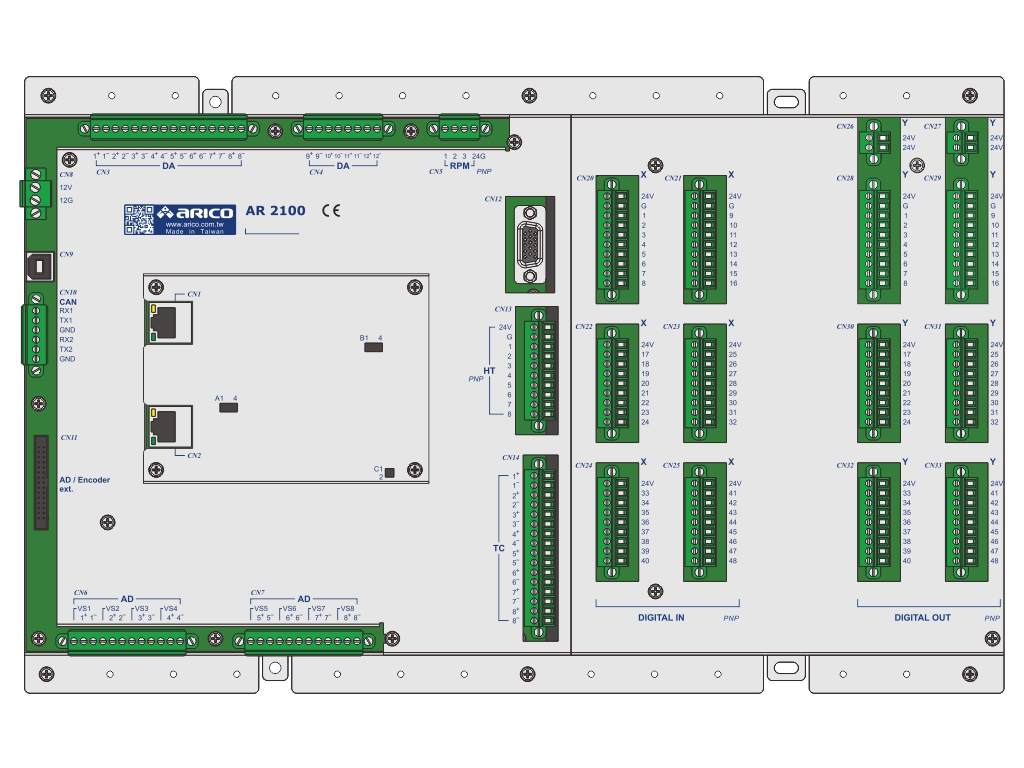

AR2100

  • AR2100
  • AR2100

產品特色

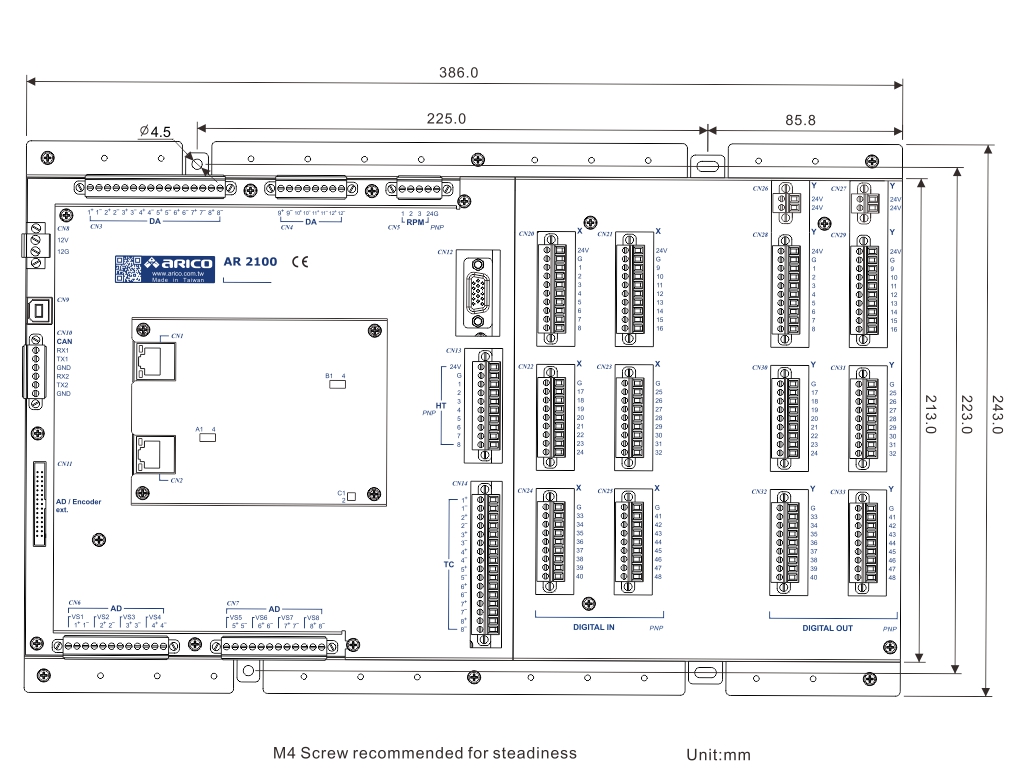

尺寸:243 × 386 × 42.6mm
    • 集合先進精確及簡易實用兼備的分散式處理系統,能以高速網路聯繫人性化編輯程式和遠端控制模組,其擴充性佳,且使用2組以上高速32位元CPU(520MHz)作主程式運算,並自行開發物件導向編輯程式,PLC程式採用階梯式(Ladder)編寫流程,簡易流暢。
    • 此開發可廣泛適用於射出/押出/押鑄機械,展現未來一站式控制優勢。

加入詢問函
  • 軟體的更新可全部藉由USB更新,無需複雜的更新步驟
  • 人機介面和遠端控制主機採用分散式系統控制
  • 人機介面為TFT color LCD 顯示屏
  • 可選用尺寸:7吋、8吋、10.4吋、12.1吋或選擇觸控屏幕(10.4吋與12.1吋)
  • 採用Ethernet高速連線連結人機介面與遠端控制主機
  • 具有RS-485和Ethernet(選配)通訊介面
  • 使用直覺式物件導向編輯程式;此為Windows作業系統下自行開發人機畫面編輯程式
  • 採AS2000 PLC Ladder編寫流程,簡易流暢
  • 非使用IPC主機板,不會因其使用現有PC用的CPU,不斷快速的更新而時常面臨停產及改版
  • I/O 可自行定義及移位選擇:
    1. 單點硬體故障可以直接以程式設定,選擇其他點替換來排除
    2. 多功能的特殊閥,皆可由程式設定來搭配其輸出點,在不同油路閥的時序,在許可範圍內也可使用同一個程式
    3. 多功能選配的閥,可由程式來選擇欲使用的閥,並將它們集中到前段,來節省D/I、D/O、A/I、A/O段數(D/O部份應需考量:2A/點,16點最高10A)
    4. 不同的機台如果D/I、D/O、A/I、A/O不同,皆可由來程式設定對應硬體(如:舊機修改,雖配置不同,但不需額外修改配線,只要程式設定即可)
  • 彈出式的頁面與警報說明
  • PLC即時控制(Real-Time)
  • 使用者權限控制,可設定十層密碼層級
  • 當前畫面可經由USB 埠儲存至外部記憶裝置(USB隨身碟)

控制器 AR800 AR1260 AR2000 AR2010 AR2100
PLC CPU 528MHz 266MHz 520MHz
Control CPU 72MHz 266MHz
Time base = 0.25ms
520MHz
Time base = 0.25ms
1.較高的控制精度
2.軟體可藉由USB更新
IO接法 NPN NPN NPN NPN PNP
溫度PID控制 5 8
DI數位輸入 24(含1RPM) 32 32 / 48
DO數位輸出 24 32 32 / 48
AD類比輸入 16 bit * 3 14 bit * 6 16 bit * 6 16 bit * 8
Start/Stop輸入 X X 0 / 4 X
FDA類比輸出 X 12 bit * 5(0~+10v) 12 bit * 4(0~+10v) X
DA類比輸出 X 12 bit * 0/2(0~+10v) 12 bit * 0/4(0~+10v) 12 bit * 8/12(0~+10v)
PWM輸出 2 X 1 X X
RPM計數 0 1 3
FPGA X PLC_CPU & Control_CPU 資料透過FPGA並列傳輸,控制精度更精準

控制器 AR800 AR1260 AR2000 AR2010 AR2100
溫度模組 人機通訊可擴充溫度模組15組,每一模組內含8段溫度控制
IO擴充模組 X 可擴充1模組,每一模組
DI/DO*8(MAX=8)
可擴充12模組,每一模組
DI / DO*16 (Max=192)
A/D擴充模組 X X 16 bit*8
Encoder擴充模組 X X 32 bit*4
