TC5200 多模穴模具:热浇道控制器 / 温控器

  • TC5200 多模穴模具:热浇道控制器 / 温控器
  • TC5200 多模穴模具:热浇道控制器 / 温控器

产品特色

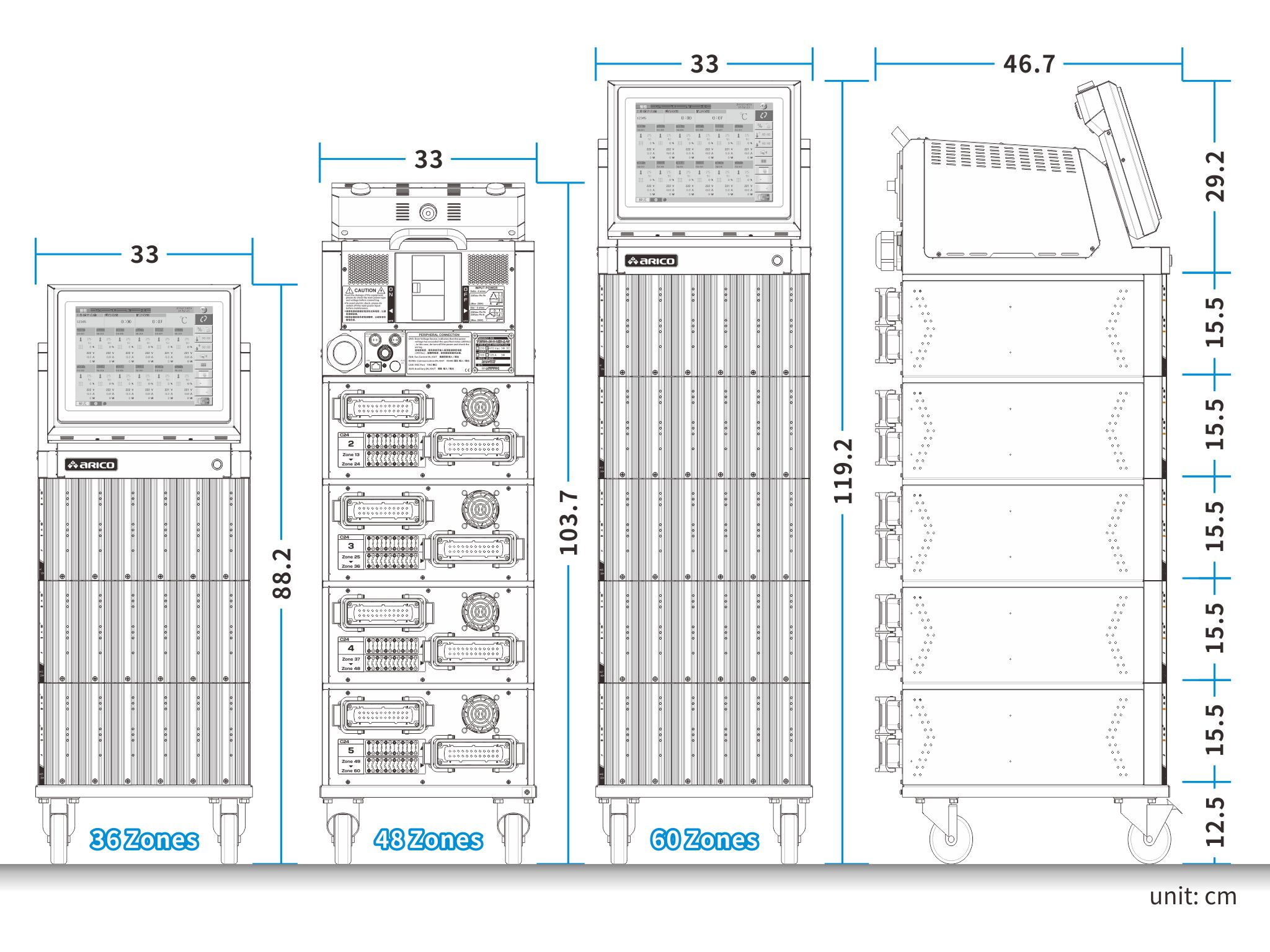

    • 本台TC5200多模穴模具用之「热浇道控制器、温控器」,单台温度控制组合可从26点至72点,甚至能多台连结至240点,且模块式的装置设计,使维护工作更加简便,其中由一段控制两点温度的优势,能大幅降低购置的成本。
    • 人机接口采用图像显示并可调整操作视角,可轻易上手完成多点控制,再加上RS485通讯功能,可一次设定多组控制进而简化操作程序,另附加实用的电流侦测指示功能等。本TC5200 多模穴模具用之「热浇道控制器、温控器」特别适用于汽车业、瓶胚射出、医疗耗材等,有效控制高成本原料之使用,实现未来一站式生产控制,将为业界带来更多的利益。

加入询问单

TC5200 多模穴模具用「热浇道控制器、温控器」

TC5200多模穴热浇道控制器 (热流道控制器),是专为塑料射出成型厂商所设计,旨在为模具温度监控提供专业的控制。

这款控制器提供多种标准或客制化的控制模式,其特点包括节省人力成本、减少停机时间,确保加热过程的分段控制以及流畅的同步协调。

它有效增强了热浇道在废物回收和原材料成本管理方面的功能,使得生产过程更加高效和可靠。

热浇道温度控制的软启动功能

热浇道中使用的加热组件通常设计得非常紧凑,以达到更高的功率密度。而这种紧凑的结构意味着加热线圈之间的间距较小,因此水分更容易在加热组件的线圈中凝结。

当水分在加热组件内凝结,并在加热开始时施加全功率电力,这时高电流/电压很容易造成加热组件烧毁。


为了防止因加热组件中水分含量过高而引起的过电流,导致加热组件烧毁,可以启用软启动(除湿)功能。这个功能利用低电流/电压加热的方式来除去加热组件中的水分,从而保护加热组件。


为了在热浇道的温度控制器上提供低电流/电压输出,需要精确控制供应给加热器的交流电。

参考下面的图片;为了精确控制交流输出,必须获得与交流输入同步的信号 - 零交越信号。这样可以进行准确的定时计算,以触发交流输出并达到所需的输出比。



温度控制模块都拥有独立的零交越检测和控制电路,因此可以准确控制每个区域的温度。
该模块提供了两种输出触发模式 - 零交越/相位角(如下图所示):




软启动功能的条件:

1. 启用软启动功能。
2. 加热器温度低于125°C / 257°F。
3. 以Phase angle输出30%并持续一分钟。
4. 软启动完成后,恢复正常的温度控制。

  • ID自动辨识
  • PID自动温度控制
  • 各段名称可编辑(自动/手动)
  • 加热器异常模组自动断电
  • 电流、输出百分比、显示功能
  • 230V/380V电压输入快速切换
  • 模组故障快速更换
  • 散热片超温散热功能
  • 感温线断线随从功能

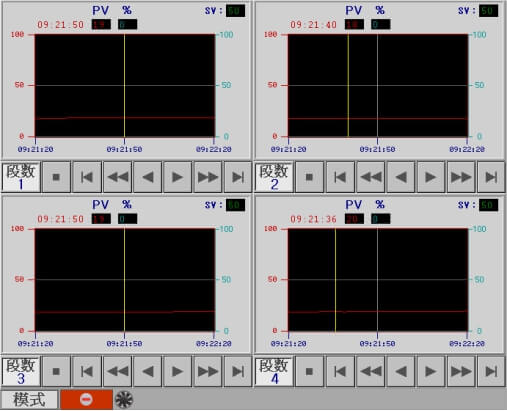

  • 8组曲线显示(温度、输出比例)
  • 同步升降温功能
  • 模组记忆(内部、外部USB)
  • 内附警报蜂鸣器(可切换停止警报音)
  • 加热器断线、短路侦测
  • RS485通讯功能:ASCII及RTU模式
  • 输入电源配线错误及欠相保护
  • 二种可选择触发输出(相位/零位)
  • 温度范围K TYPE: 0~600°C(32~999°F) / J TYPE: 0~600°C(32~999°F)
  • 自我诊断及记录: (电流、电压、热器阻抗、功率、感温线、加热器、保险丝、TRIAC状态)
  • 警示灯
  • 群组设定功能
  • 自动/手动功能
  • 页面输出档案功能(USB)
  • 六种可选择警报输出
  • 各段消耗功率显示
  • 保险丝断线侦测
  • 输出百分比限制设定
  • 电源平衡侦测显示
  • 感温线断线、反接侦测
  • 二种可选择感温线(J/K)
  • 二种可选择温度单位(°C/°F)

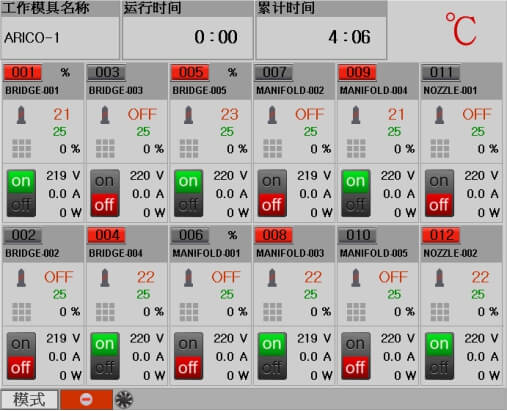

  • 监控

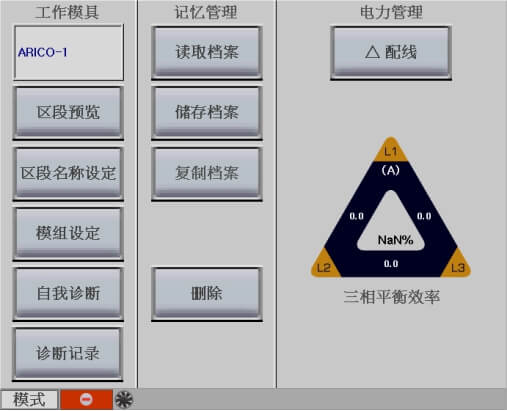

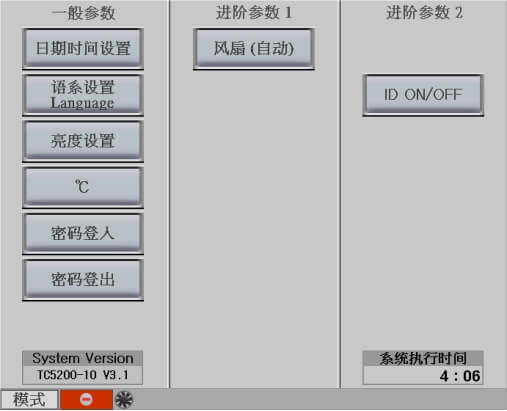

  • 系统
  • 模具

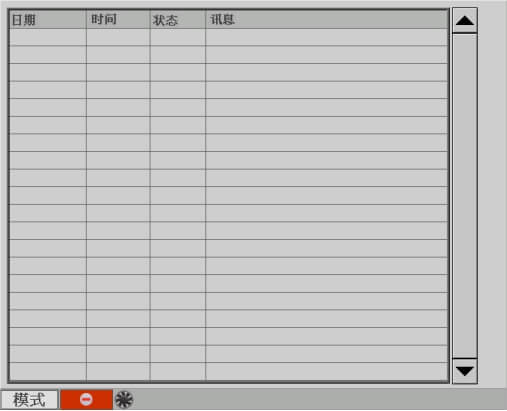

  • 记录
  • 警报
