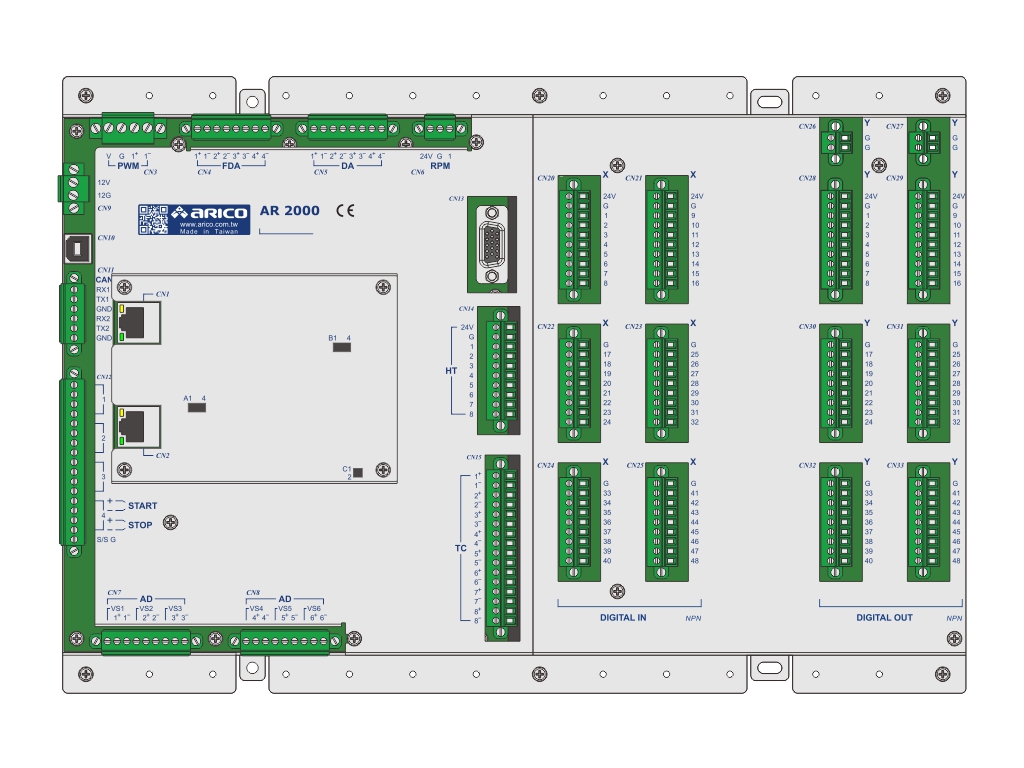

AR2000
产品特色

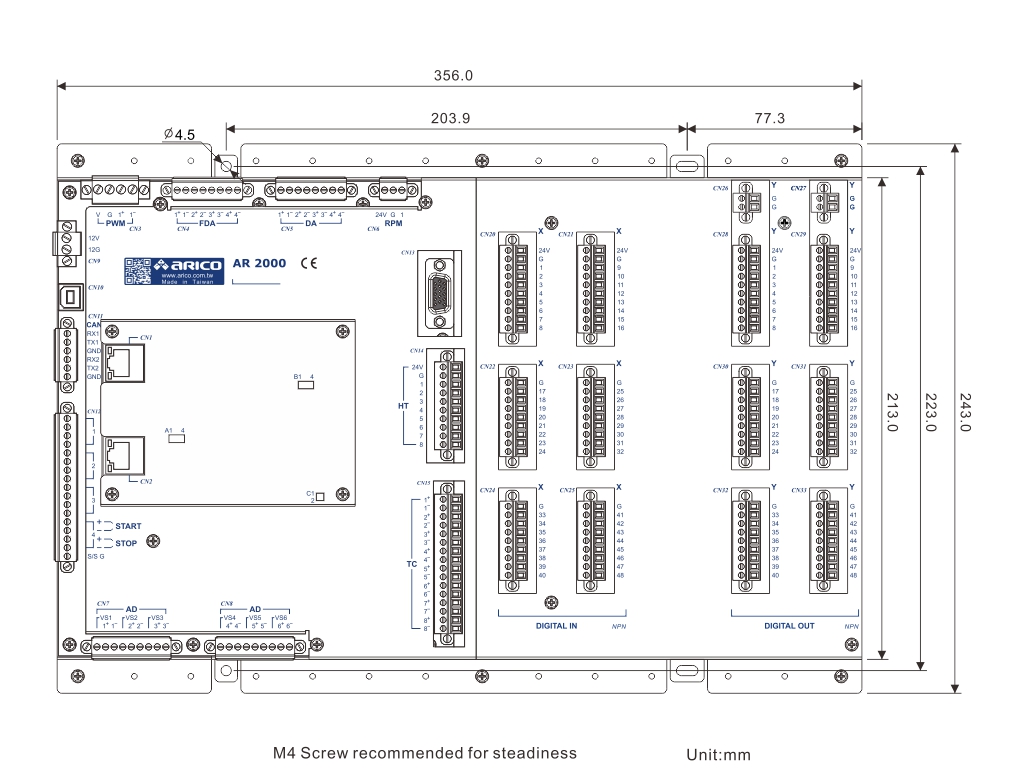

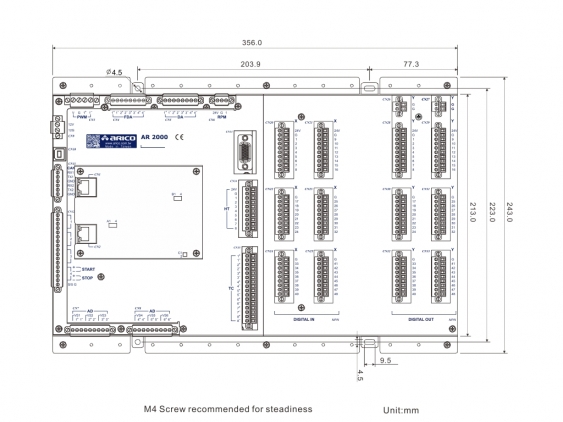

尺寸：243 × 356 × 42.6mm
- 集合先进精确及简易实用兼备的分布式处理系统，能以高速网络联系人性化编辑程序和远程控制模块，其扩充性佳，且使用2组以上高速32位CPU（520MHz）作主程序运算，并自行开发面向对象编辑程序，PLC程序采用阶梯式（Ladder）编写流程，简易流畅。
- 此开发可广泛适用于射出/押出/押铸机械，展现未来一站式控制优势。
- 超快速软件中断0.25ms，提升位移重现精度2倍以上
- 软件的更新可全部藉由USB更新，无需复杂的更新步骤
- 人机接口和远程控制主机采用分布式系统控制
- 人机接口为TFT color LCD 显示屏，可选用尺寸：5.6吋、7吋、8吋、10.4吋、12.1吋或选择触控屏幕(10.4吋与12.1吋)
- 采用Ethernet高速联机链接人机接口与远程控制主机
- 具有RS-485和Ethernet(选配)通讯接口
- 使用直觉式面向对象编辑程序；此为Windows操作系统下自行开发人机画面编辑程序
- 采AS2000 PLC Ladder编写流程，简易流畅
- 拆板式架构，CPU板分离可升级提升效能并沿用原先底板架构
- 非使用IPC主板，不会因其使用现有PC用的CPU，不断快速的更新而时常面临停产及改版
- I/O 可自行定义及移位选择
- 弹出式的页面与警报说明
- PLC实时控制(Real-Time)
- 用户权力控制，可设定十层密码层级
- 当前画面可经由USB端口储存至外部记忆装置(USB随身碟)
| 控制器 | AR800 | AR1260 | AR2000 | AR2010 | AR2100 |
| PLC CPU | 528MHz | 266MHz | 520MHz | ||
| Control CPU | 72MHz |
266MHz Time base = 0.25ms |
520MHz Time base = 0.25ms |
||
|
1.较高的控制精度 2.软件可藉由USB更新 |
|||||
| IO接法 | NPN | NPN | NPN | NPN | PNP |
| 温度PID控制 | 5 | 8 | |||
| DI数字输入 | 24(含1PRM) | 32 | 32 / 48 | ||
| DO数字输出 | 24 | 32 | 32 / 48 | ||
| AD模拟输入 | 16 bit * 3 | 14 bit * 6 | 16 bit * 6 | 16 bit * 8 | |
| Start/Stop输入 | X | X | 0 / 4 | X | |
| FDA模拟输出 | X | 12 bit * 5(0~+10v) | 12 bit * 4(0~+10v) | X | |
| DA模拟输出 | X | 12 bit * 0/2(0~+10v) | 12 bit * 0/4(0~+10v) | 12 bit * 8/12(0~+10v) | |
| PWM输出 | 2 | X | 1 | X | X |
| RPM计数 | 0 | 1 | 3 | ||
| FPGA | X | PLC_CPU & Control_CPU 数据透过FPGA并列传输，控制精度更精准 | |||
| 控制器 | AR800 | AR1260 | AR2000 | AR2010 | AR2100 |
| 温度模块 | 人机通讯可扩充温度模块15组，每一模块内含8段温度控制 | ||||
| IO扩充模块 | X |
可扩充1模块，每一模块 DI/DO*8(MAX=8) |
可扩充12模块，每一模块 DI / DO*16 (Max=192) |
||
| A/D扩充模块 | X | X | 16 bit*8 | ||
| Encoder扩充模块 | X | X | 32 bit*4 | ||
